Tabela de Dobra de Chapas: Raio, Canal e Espessura

Um projeto chega à sua mesa. As peças cortadas a laser estão perfeitas, mas uma das dobras especificadas tem um raio interno de 1 mm em uma chapa de 5 mm. Imediatamente, um alarme soa na sua cabeça. Isso não é apenas difícil: com ferramentas convencionais, é praticamente inviável e uma receita para trincas e descarte de material. Esse cenário, infelizmente comum, nasce de um ponto cego: a falta de familiaridade com a tabela de dobra de chapas.

Essa ferramenta não é um mero guia de referência; é um documento de engenharia que dita os limites físicos do processo. Ignorá-la significa projetar no escuro, arriscando custos de retrabalho, atrasos na produção e, no pior caso, falha estrutural da peça. Entender a relação entre espessura, canal da matriz e o raio resultante é a diferença entre um projeto otimizado e um problema caro.

A Anatomia da Tabela de Dobra: Desvendando as Colunas Essenciais

Uma tabela de dobra pode parecer intimidadora, mas ela se resume a uma relação de causa e efeito entre três variáveis principais. Dominá-las é o primeiro passo para projetar peças dobradas com confiança e eficiência.

1. Espessura da Chapa (t)

Este é o ponto de partida, a base de todos os cálculos. A espessura do material (geralmente em milímetros) é a primeira coluna que você deve consultar. Ela determina a força necessária e influencia diretamente o raio mínimo que pode ser alcançado de forma segura.

2. Abertura do Canal da Matriz (V)

O canal, ou 'V', é a abertura na ferramenta inferior (a matriz) onde a chapa é pressionada pelo punção. A largura desse canal é um dos fatores mais críticos sob o controle do operador. Uma regra prática comum para aço carbono é que a abertura do V deve ser de 6 a 8 vezes a espessura da chapa. Por quê? Um canal muito estreito concentra a força em uma área pequena, exigindo uma tonelagem absurdamente alta e marcando profundamente a peça. Um canal mais largo distribui melhor a força, resultando em uma dobra mais suave e com menor marcação.

3. Raio Interno Mínimo (Ri)

Aqui está o ponto que mais causa confusão. O raio de dobra interno não é uma escolha arbitrária do projetista; ele é uma consequência direta da espessura do material e da abertura do V escolhida. Tentar forçar um raio menor do que o material pode suportar causa o estiramento excessivo das fibras externas da chapa, levando a microfissuras ou à fratura completa na linha de dobra.

4. Força de Dobra (ton/m)

Esta coluna informa a força, em toneladas por metro, necessária para executar a dobra com a combinação de espessura e canal selecionados. É um dado vital para o fornecedor do serviço, pois garante que a prensa dobradeira tem a capacidade para realizar o trabalho sem sobrecarregar o equipamento. Projetos que exigem canais muito estreitos para dobrar chapas grossas podem facilmente exceder a capacidade da máquina.

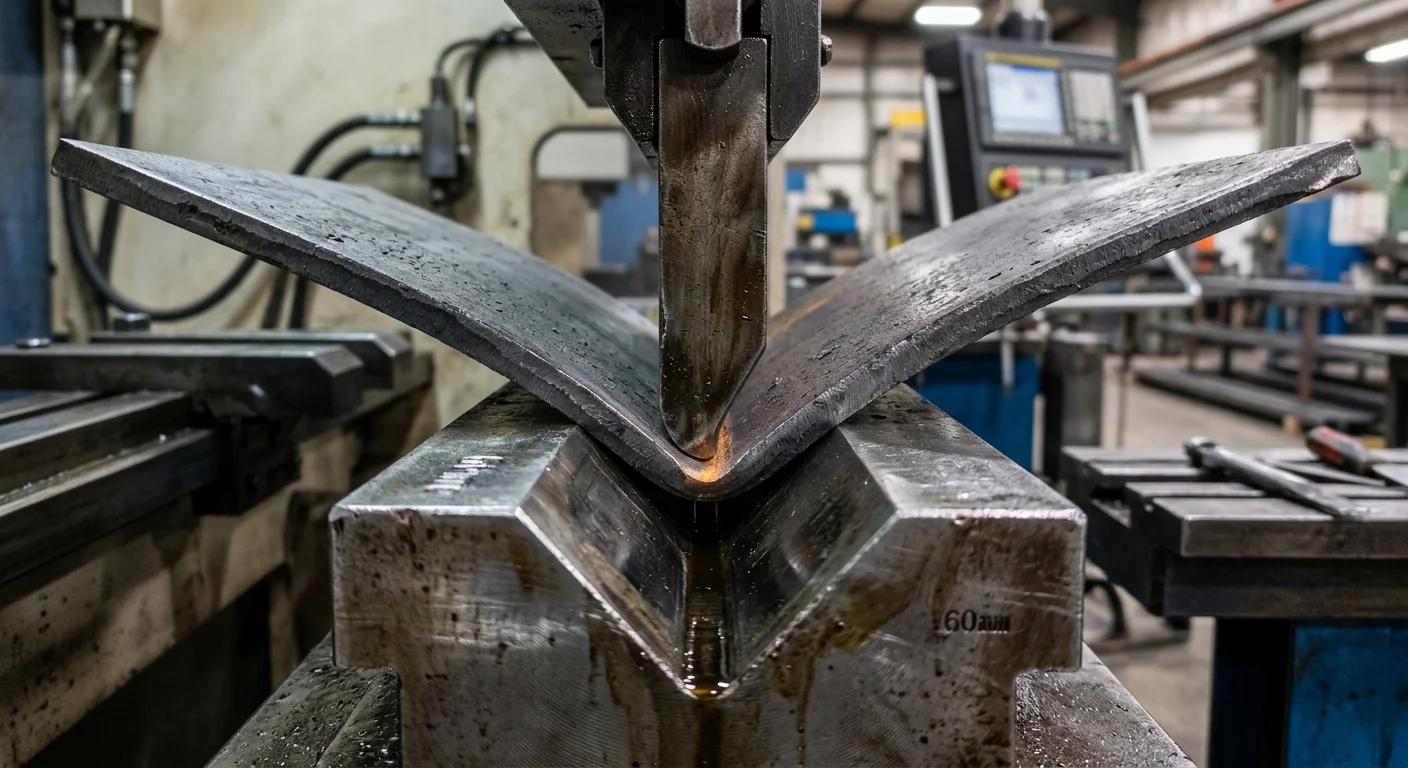

Dobra de chapa metálica espessa em prensa industrial, com punção e matriz formando o raio.

Como Ler a Tabela na Prática: Um Cenário do Dia a Dia

Vamos sair da teoria. Imagine que você precisa dobrar uma peça de aço carbono com 4 mm de espessura a 90 graus.

Localize a Espessura: Encontre a linha correspondente a '4.0 mm' na sua tabela.
Analise as Opções de Canal (V): A tabela oferecerá algumas opções. Seguindo a regra (6 a 8 vezes 't'), você verá canais como V=25mm, V=32mm e talvez V=40mm.
Observe a Relação V x Raio (Ri): Ao lado de cada V, a tabela mostrará o raio interno resultante. Você notará um padrão claro:
- Com um V de 25 mm, o raio interno (Ri) fica em torno de 4 mm.
- Com um V de 32 mm, o raio interno (Ri) aumenta para cerca de 5 mm.
Verifique a Força: A força necessária para o V=25mm será significativamente maior do que para o V=32mm.

Os valores acima são ilustrativos, para dobra ao ar em aço carbono. A tabela real depende das ferramentas e da máquina de cada fornecedor.

A decisão aqui é um trade-off. Se o seu projeto precisa do raio mais apertado possível, você escolheria o V=25mm, ciente de que a peça pode ficar com uma marca mais visível na linha de dobra. Se a estética é importante ou se a peça é grande e a força da máquina é um limite, o V=32mm é a escolha mais segura e eficiente.

Armadilhas Comuns que a Tabela Ajuda a Evitar

Muitos erros de projeto que encarecem a dobra de chapas poderiam ser evitados com uma simples consulta à tabela. Aqui estão os mais frequentes que vemos na prática:

O Mito do "Raio Zero": Projetar uma quina viva (raio zero) é o erro mais clássico. É fisicamente impossível dobrar metal sem um raio interno. Forçar isso no projeto garante uma peça trincada, pois a concentração de tensão na quina é altíssima.
Ignorar a Diferença Entre Materiais: Uma tabela raio de dobra para aço carbono não funciona para aço inoxidável ou alumínio. O inox, por exemplo, é menos dúctil e exige raios maiores para evitar trincas. Entender o que muda na dobra de aço carbono em relação ao inox é fundamental.
Especificar um Raio Menor que a Espessura: Como regra geral de projeto, evite especificar um raio interno menor que a própria espessura da chapa (Ri ≥ t). Embora seja possível em alguns casos com ferramentas especiais, é uma zona de risco que aumenta custos e a probabilidade de falha. A tabela sempre será a autoridade final.
Desconsiderar o Springback (Efeito Mola): Após a dobra, todo metal tende a retornar um pouco à sua forma original. Operadores experientes conhecem esse efeito e dobram a peça alguns graus a mais para compensar. Embora a tabela não mostre o springback, ela fornece os parâmetros para uma dobra correta que permite ao operador fazer esse ajuste fino.

Consultar uma tabela de dobra de chapas no início do processo de design não é burocracia. É uma prática de engenharia inteligente que economiza tempo, dinheiro e garante a integridade estrutural do seu produto final. É a ponte entre o que está no CAD e o que é fabricável no chão de fábrica.

Precisa dobrar uma peça e quer confirmar raio, canal e espessura antes de fechar o projeto? A Teklaser analisa seu arquivo antes de cotar e aponta ajustes que evitam trincas e retrabalho. Solicite um orçamento ou fale com a nossa equipe pelo WhatsApp e envie o desenho técnico do seu projeto.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual o raio de dobra mínimo para uma chapa de aço?

Não existe um número único. O raio mínimo depende diretamente da espessura da chapa, da sua ductilidade (tipo de aço) e da abertura do canal (V) da matriz utilizada. Uma regra segura para o projeto é usar um raio interno (Ri) igual ou maior que a espessura da chapa (t). A resposta exata sempre estará na tabela de dobra do fornecedor.

Como calcular a abertura do V (canal) para dobra de chapa?

A regra prática mais comum para aço carbono é multiplicar a espessura da chapa por 6 a 8. Por exemplo, para uma chapa de 5 mm, um canal ideal estaria entre 30 mm (5x6) e 40 mm (5x8). Canais menores exigem mais força e marcam mais a peça; canais maiores são o oposto.

O que acontece se eu especificar um raio de dobra muito pequeno no projeto?

Se o raio especificado for menor do que o material pode suportar com as ferramentas disponíveis, ocorrerá um estiramento excessivo das fibras externas do metal. Isso resulta em microfissuras na superfície da dobra, fragilização do ponto dobrado ou, em casos extremos, a fratura completa da peça durante o processo.

A tabela de dobra para aço inox é a mesma do aço carbono?

Não. O aço inoxidável possui maior resistência mecânica e menor ductilidade que o aço carbono. Por isso, ele exige raios de dobra internos maiores para evitar trincas. Usar uma tabela de aço carbono para projetar uma dobra em inox é um erro comum que leva a problemas de fabricação.

É possível dobrar uma chapa de 3/8" (aproximadamente 9.5mm)?

Depende da capacidade da prensa dobradeira do fornecedor. Na TekLaser, a dobra atende chapas de até 6,35 mm (1/4"), então essa espessura precisa ser avaliada com a equipe técnica. Em qualquer fornecedor, dobrar uma chapa com espessura de 3/8" exige uma prensa dobradeira de alta capacidade (tonelagem elevada) e ferramentas robustas. O raio interno mínimo será consideravelmente grande, seguindo a proporção da espessura, e a força necessária será muito alta, o que impacta no custo do serviço.
