Furação e Roscamento CNC Pós-Corte a Laser

Uma peça recém-saída da máquina de corte a laser é a representação da precisão bidimensional. O contorno é exato, as geometrias são complexas, mas, na maioria dos casos, ela é apenas um 'esqueleto'. A verdadeira funcionalidade, como a capacidade de ser montada, fixada ou integrada a um sistema maior, nasce em uma etapa subsequente e fundamental: a furação e o roscamento CNC.

A dúvida é comum no chão de fábrica e na mesa de projetos: por que não usar o próprio laser para fazer todos os furos? A resposta está na física dos processos e no impacto direto sobre a qualidade, o custo e a integridade da peça final. Separar o corte da furação não é um capricho, é uma decisão de engenharia que evita retrabalho, quebra de ferramentas e falhas no produto.

Por que a Furação e Roscamento Vêm Depois do Corte?

O fluxo de trabalho que separa o corte primário das operações de usinagem secundárias é baseado em uma lógica de especialização. Cada equipamento é projetado para executar sua tarefa com máxima eficiência. Tentar forçar uma máquina a fazer o trabalho da outra geralmente resulta em um produto final de qualidade inferior.

Os principais motivos para realizar a furação CNC após o corte a laser são:

Qualidade da Parede do Furo: O corte a laser, por ser um processo térmico, cria uma microcamada endurecida na parede do furo, conhecida como Zona Afetada pelo Calor (ZAC). Para um simples furo de passagem, isso pode ser irrelevante. Mas para uma furação com rosca, essa camada é um veneno. Ela aumenta o atrito, desgasta prematuramente o macho de roscar e pode levar à sua quebra dentro da peça, um dos piores cenários na usinagem.
Precisão Tridimensional: Um centro de usinagem CNC é mestre no eixo Z (profundidade). Ele controla com exatidão a profundidade de um furo cego, a geometria de um rebaixo para a cabeça de um parafuso (escareado) ou a qualidade cilíndrica perfeita, essencial para que a rosca tenha um engajamento uniforme e resistente.
Ausência de Escória: O furo usinado com broca é limpo, com acabamento superior e livre de qualquer óxido ou escória que o processo a laser possa deixar na saída do feixe, especialmente em chapas mais espessas.

A Armadilha da 'Economia' no Furo a Laser para Rosca

Já presenciei projetos onde, para tentar reduzir o custo de uma etapa, optou-se por fazer os furos para roscas M8 diretamente no laser em uma chapa de aço carbono de 10 mm. O resultado foi um desastre. O índice de quebra de machos na etapa de roscamento manual disparou. As roscas que foram concluídas apresentaram baixa resistência, espanando com um torque abaixo do especificado. O custo do retrabalho e dos machos quebrados superou em muito a suposta economia de não passar a peça pela usinagem. A lição é clara: a qualidade do furo dita a qualidade da rosca.

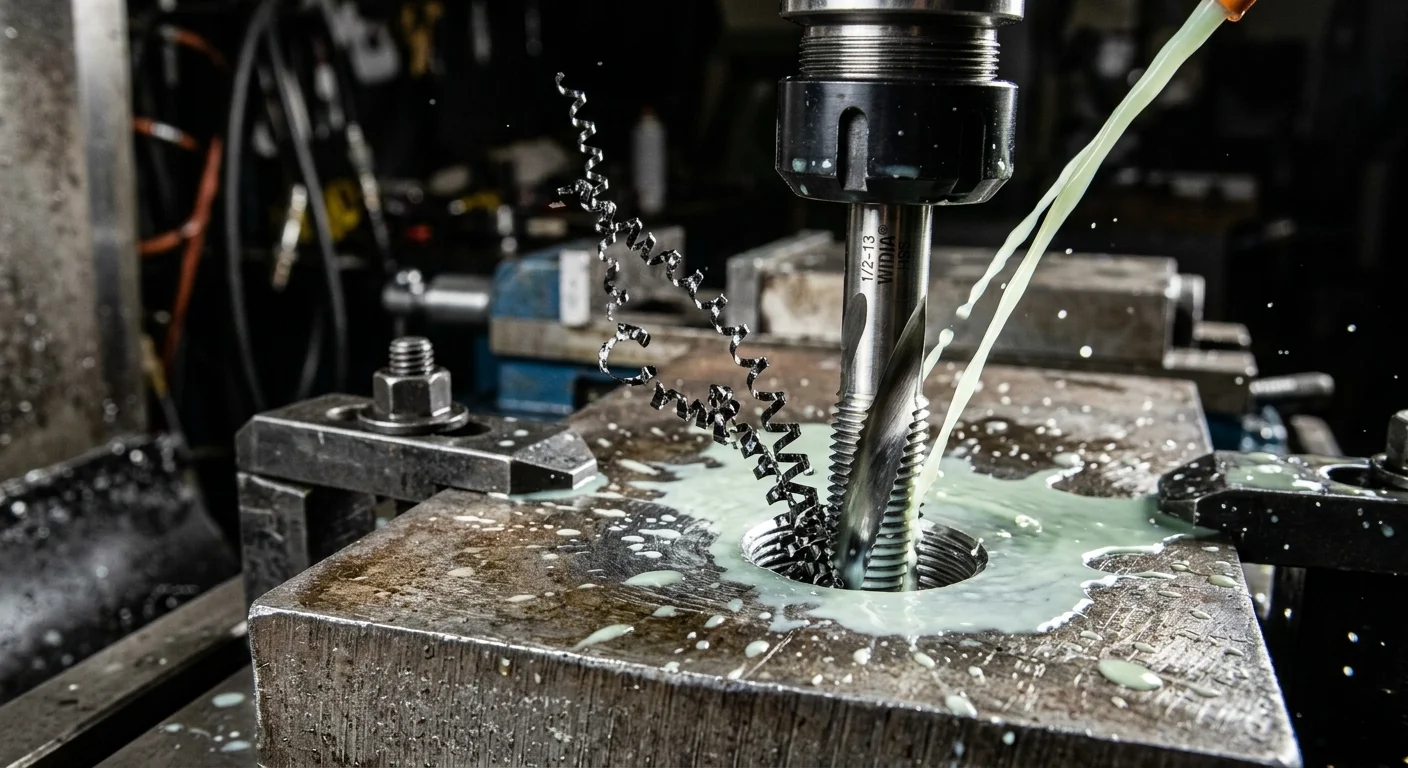

Usinagem de roscas em bloco de metal com ferramenta CNC, refrigerante e cavacos em espiral.

Furação CNC vs. Furo a Laser: Uma Decisão Estratégica

A escolha entre usar o laser ou a usinagem para criar um furo depende inteiramente da sua função final. Não existe uma solução única, mas sim uma aplicação correta para cada tecnologia.

Quando usar o Corte a Laser para Furos:

Furos de Passagem (sem rosca): Para parafusos com porca, rebites ou pinos onde a tolerância é mais aberta.
Chapas Finas: Em materiais com espessura reduzida (geralmente abaixo de 3 mm), a ZAC é mínima e seu impacto é desprezível para muitas aplicações.
Alívio de Peso e Ventilação: Quando o objetivo é apenas remover material, sem função de fixação.
Furos de Posicionamento: Como guia para uma operação posterior, onde a precisão final será dada por outra ferramenta.

Quando a Furação CNC é Indispensável:

Qualquer Furo que Receberá Rosca: Esta é a regra de ouro. A furação com rosca exige uma parede de furo virgem, usinada, para garantir a formação de filetes perfeitos e resistentes.
Furos com Rebaixo ou Escareados: Operações que exigem controle de profundidade e ferramentas específicas.
Tolerâncias Apertadas: Quando a posição e o diâmetro do furo precisam seguir tolerâncias dimensionais rigorosas, a usinagem CNC oferece um controle posicional superior.
Materiais Sensíveis: Em materiais como o aço inox, onde o encruamento (endurecimento por deformação) é uma preocupação, a usinagem de inox com parâmetros controlados é essencial para um bom resultado.

O Fluxo Integrado: Do Arquivo Digital à Peça Finalizada

Em um fornecedor que integra múltiplos processos, como a TekLaser, o fluxo é otimizado para garantir eficiência e qualidade. O processo geralmente segue estas etapas:

Análise do Projeto: O arquivo técnico, seja em DXF, DWG ou STEP, é analisado. Os contornos externos são designados para o laser, enquanto as operações de furação e rosqueamento são programadas para o centro de usinagem. A escolha do formato de arquivo correto é crucial nesta fase.
Corte a Laser: A chapa é processada na máquina de corte a laser de 6.000W, garantindo a geometria externa com alta velocidade e precisão.
Setup na Usinagem: A peça cortada é transferida e fixada no centro de usinagem. Esta etapa de setup é crítica para assegurar que todos os furos estejam perfeitamente localizados em relação às bordas cortadas.
Execução da Furação e Roscamento: O programa CNC é executado, utilizando brocas e machos específicos para o material e o diâmetro da rosca, com refrigeração adequada para garantir o acabamento e a vida útil da ferramenta.

Essa abordagem integrada, que pode incluir também serviços de corte e dobra de chapas, garante que a peça final seja entregue pronta para montagem, sem etapas intermediárias ou a necessidade de múltiplos fornecedores, otimizando a logística e o controle de qualidade do projeto.

Pronto para uma Peça Cortada e Furada com Precisão?

A Teklaser opera corte a laser e usinagem na mesma estrutura, com furos e roscas executados no centro de usinagem após o corte, sem comprometer a qualidade da parede do furo. Solicite um orçamento ou fale com a nossa equipe pelo WhatsApp e envie o desenho técnico da sua peça.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

É possível fazer rosca diretamente com o corte a laser?

Não. O laser é um processo de corte térmico que remove material. A rosca é criada por um processo de conformação ou usinagem (corte) com uma ferramenta específica chamada macho. Tentar rosquear um furo feito a laser sem usinagem prévia resulta em baixa qualidade e alto risco de quebra da ferramenta.

Qual a diferença de custo entre um furo a laser e um furo usinado?

Um furo simples feito a laser é geralmente mais rápido e, portanto, mais barato, pois é parte do processo de corte principal. A furação CNC adiciona uma etapa de processo, com tempo de setup e de máquina, o que aumenta o custo. No entanto, para furos que exigem precisão ou rosca, o custo da usinagem é justificado pela garantia de qualidade e funcionalidade, evitando custos muito maiores de retrabalho ou falha do componente.

O que é a ZAC (Zona Afetada pelo Calor) e por que ela importa?

A ZAC é uma fina camada na borda do corte onde as propriedades do metal foram alteradas pelo calor intenso do laser. O principal efeito é um aumento da dureza. Para a furação e roscamento, essa dureza extra dificulta a ação da ferramenta de corte, acelera seu desgaste e pode comprometer a qualidade da rosca. A furação CNC remove completamente essa zona, trabalhando em um material com suas propriedades originais.

Para quais materiais a furação CNC pós-corte é mais crítica?

É crítica para todos os materiais que receberão rosca. No entanto, o cuidado é redobrado em aços de alta dureza, aços inoxidáveis (que tendem a encruar) e em chapas de maior espessura (acima de 6 mm), onde a ZAC pode ser mais pronunciada e o esforço de roscamento é maior.

Como a ordem dos processos funciona se a peça também precisa de dobra?

A sequência ideal depende da localização dos furos. Geralmente, a ordem é: Corte a Laser -> Furação/Roscamento CNC -> Dobra. Fazer os furos na peça plana é mais fácil e preciso. Contudo, se um furo estiver muito próximo da linha de dobra, ele pode deformar. Nesses casos, a análise de engenharia pode determinar se é melhor usinar o furo após a dobra, embora seja um processo mais complexo e caro.
