DXF, DWG ou STEP: Qual Formato Enviar para Orçamento?

O tempo entre solicitar um orçamento e receber a cotação final pode parecer um gargalo inexplicável. Muitas vezes, a causa não está na complexidade da peça, mas em um detalhe técnico que parece trivial: o formato do arquivo enviado. A decisão entre DXF, DWG ou STEP impacta diretamente a velocidade de resposta, a precisão do custo e até a viabilidade de fabricação do seu projeto.

Na prática, enviar um arquivo inadequado para o processo desejado inicia uma cadeia de retrabalho. O orçamentista precisa parar, analisar, tentar converter ou, na pior das hipóteses, devolver o arquivo pedindo correções. Cada etapa dessa é tempo e dinheiro perdidos antes mesmo da primeira chapa ser cortada.

O Território 2D: DXF vs. DWG para Corte a Laser

Quando o serviço é puramente bidimensional, como um corte a laser de chapas, a escolha se resume a dois formatos muito conhecidos, mas com diferenças funcionais críticas. Entender a diferença entre formato dwg ou dxf é o primeiro passo para otimizar o processo.

DXF (Drawing Exchange Format): O Padrão Universal

Pense no DXF como um tradutor universal. Criado para garantir a interoperabilidade entre diferentes softwares CAD, seu grande trunfo é a simplicidade. Um arquivo DXF bem exportado contém apenas o essencial para a máquina de corte: geometria vetorial pura. São linhas, arcos e curvas que representam o caminho exato que a cabeça do laser irá percorrer.

Para o software CAM (que prepara as instruções para a máquina), um DXF limpo é o cenário ideal. Ele é lido instantaneamente, sem ambiguidades, permitindo que o aninhamento (nesting) das peças na chapa seja feito de forma rápida e eficiente, o que influencia diretamente no custo do corte a laser.

DWG (DraWinG): O Formato Nativo e suas Armadilhas

O DWG é o formato nativo do AutoCAD. Ele é mais complexo e pode armazenar uma quantidade massiva de informações além da geometria: blocos, hachuras, layers múltiplos, referências externas, cotas, textos. Para o projetista, isso é ótimo. Para a máquina de corte, é ruído.

Uma armadilha comum: um projetista envia um DWG completo. O arquivo contém layers ocultos com rascunhos, blocos com geometrias sobrepostas ou linhas de centro. O software CAM pode interpretar essas informações extras como caminhos de corte, gerando um orçamento incorreto ou, pior, uma peça defeituosa. O tempo que a engenharia do fornecedor leva para "limpar" seu DWG é um atraso que poderia ser evitado.

Veredito para Corte 2D: Salvo raras exceções, o DXF é superior. Ele força uma exportação mais limpa e focada no que realmente importa: o contorno da peça.

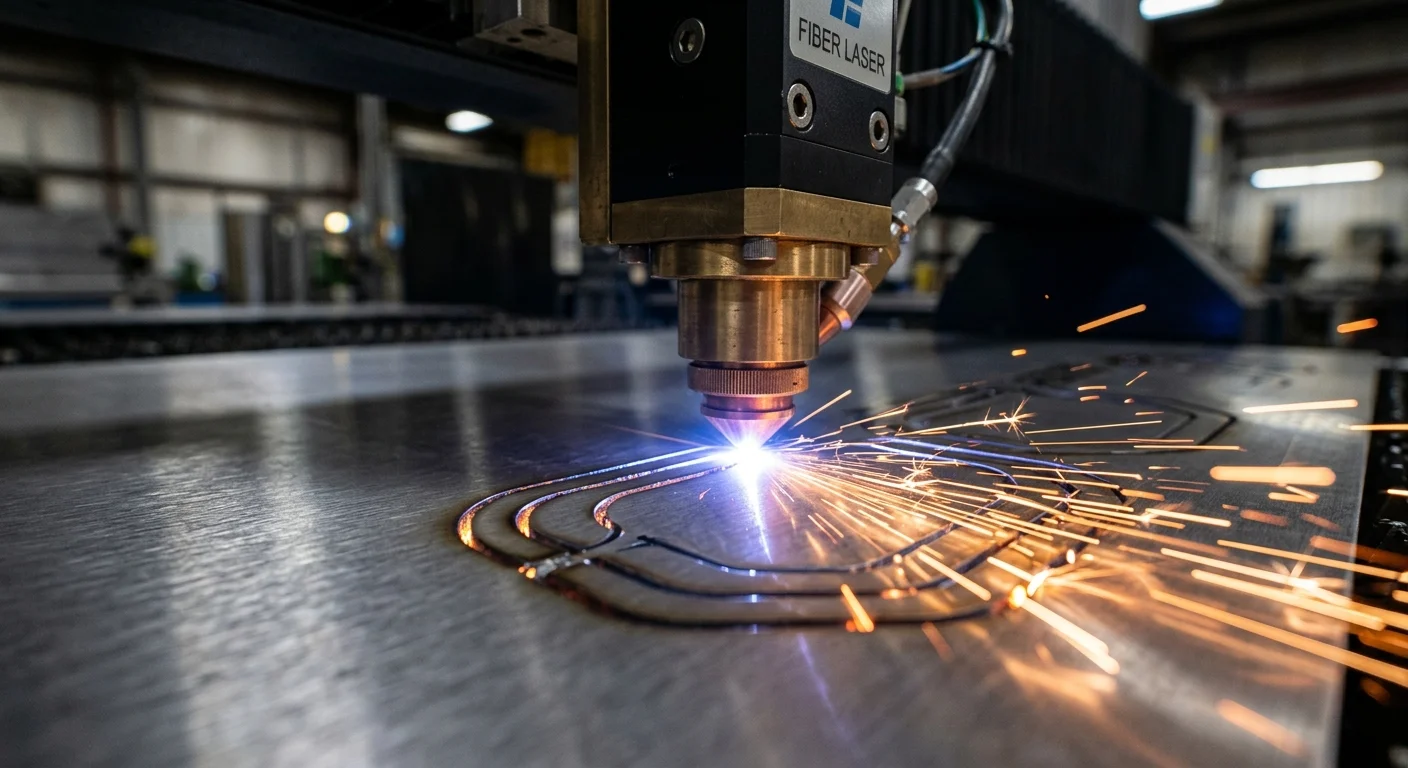

Cabeçote Fiber Laser cortando chapa metálica com feixe luminoso intenso e faíscas em ambiente fabril.

Quando o 3D é Indispensável: O Papel do STEP

E se a sua peça não for apenas uma silhueta plana? Se ela envolve dobras, furos em faces diferentes, chanfros ou operações de usinagem, o universo 2D se torna insuficiente e perigoso.

O formato STEP (Standard for the Exchange of Product model data) é o padrão ouro para modelos 3D. Ele é um formato neutro, que descreve a geometria tridimensional completa da peça de forma inequívoca. Ao enviar um arquivo STEP, você não está enviando apenas desenhos, mas o objeto virtual completo.

Para serviços que combinam processos, como corte e dobra de chapas ou projetos de caldeiraria leve, o STEP elimina a principal fonte de erros: a interpretação humana. O software de dobra lê os ângulos e raios diretamente do modelo. A espessura da chapa já está contida no arquivo. Não há risco de um orçamentista interpretar errado uma vista 2D ou de uma cota estar inconsistente entre diferentes desenhos.

Enviar vistas 2D para uma peça dobrada é pedir por problemas. Uma pequena inconsistência entre a vista frontal e a lateral pode gerar um orçamento para uma peça impossível de fabricar, resultando em atrasos e revisões de projeto.

Guia de Boas Práticas: Como Exportar o Arquivo Perfeito

Acelerar seu orçamento depende de enviar um arquivo que possa ser processado com o mínimo de intervenção manual. Siga estas diretrizes:

Para Corte a Laser (2D): Exporte em DXF. Antes de salvar, certifique-se de que o arquivo contém apenas os contornos de corte. Remova todas as cotas, linhas de centro, hachuras, textos e blocos. O desenho deve estar na escala 1:1, preferencialmente em milímetros.
Para Peças com Dobra, Usinagem ou Montagem (3D): Exporte em STEP (.stp ou .step). Este formato é universalmente aceito e muito mais robusto que alternativas como IGES. O modelo 3D completo é a única fonte da verdade e garante que todos os detalhes, da espessura às dobras, sejam compreendidos sem margem para erro.

A escolha entre DXF ou DWG para corte 2D e a adoção do STEP para projetos 3D não é uma questão de preferência, mas uma decisão estratégica. Enviar o arquivo correto e limpo na primeira vez é a forma mais eficaz de acelerar a cotação, garantir a precisão do preço e colocar sua peça na fila de produção muito mais rápido.

Pronto para Enviar seu Arquivo e Acelerar o Orçamento?

A Teklaser atende corte a laser, dobra CN, usinagem e caldeiraria leve na mesma estrutura. Envie seu DXF ou STEP pelo formulário de orçamento ou pelo WhatsApp, e nossa equipe já te avisa se precisar de algum ajuste antes de cotar.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Posso enviar um arquivo PDF para orçamento de corte a laser?

Não é recomendado. Um PDF não é um formato vetorial preciso para máquinas industriais. Ele pode conter imprecisões de escala e converter curvas em segmentos de retas, resultando em um corte de baixa qualidade. O ideal é sempre fornecer o arquivo em DXF.

Para que serve o formato DXF, na prática?

O formato DXF serve como uma linguagem comum para desenhos 2D. Sua principal função é permitir que um desenho criado em um software de CAD (como SolidWorks, Inventor, AutoCAD) seja lido perfeitamente por um software de CAM, que é o programa que gera as instruções de corte para a máquina a laser.

Qual a diferença real entre DXF e DWG para o fornecedor?

A diferença prática é o tempo de preparação. Um DWG geralmente chega com informações extras (camadas, blocos, textos) que precisam ser removidas manualmente pela engenharia do fornecedor. Isso adiciona uma etapa e um potencial ponto de erro. Um DXF limpo, por outro lado, pode ir direto para o software da máquina, agilizando todo o processo de orçamento e produção.

Se minha peça tem corte e dobra, devo enviar o DXF da planificação e o STEP do 3D?

Não, envie apenas o arquivo STEP. O modelo 3D completo é a fonte de informação mais confiável. O próprio fornecedor utilizará um software para gerar a planificação (o DXF) a partir do seu modelo 3D, garantindo que os cálculos de dobra e as dimensões finais sejam perfeitamente consistentes.

Meu software só exporta em DWG. O que eu faço?

Você pode enviar o DWG, mas tenha em mente que pode haver um pequeno atraso para a equipe de engenharia preparar seu arquivo. Se possível, use a função "Salvar Como" ou "Exportar" do seu software e procure pela opção DXF. A maioria dos softwares CAD oferece essa funcionalidade. Lembre-se de limpar o desenho antes de exportar.
