Tolerância em Usinagem CNC: O Guia de Custos e Precisão

No chão de fábrica, a conversa sobre tolerância dimensional em usinagem começa muito antes do centro de usinagem ser ligado. Ela começa no desenho técnico, e é ali que muitos projetos começam a custar mais do que deveriam. A verdade é que especificar uma tolerância dimensional não é apenas um ato técnico; é uma decisão estratégica que impacta diretamente o custo, o tempo de produção e a funcionalidade da peça final.

Muitos engenheiros, na ânsia de garantir a qualidade, caem na armadilha do excesso de zelo: aplicam tolerâncias apertadíssimas em todas as dimensões. O resultado? Um produto final que funciona, mas que custou o dobro do necessário para ser fabricado. A pergunta central não é 'qual a menor tolerância que a máquina consegue atingir?', mas sim 'qual a maior tolerância que a minha peça pode ter e ainda assim funcionar perfeitamente?'. É essa mudança de perspectiva que separa um projeto otimizado de um projeto simplesmente caro.

O que é Tolerância Dimensional na Prática?

De forma direta, a tolerância é a variação aceitável para uma dimensão específica. Se um desenho pede um eixo de 20 mm com uma tolerância de ±0,05 mm, significa que qualquer peça com diâmetro entre 19,95 mm e 20,05 mm está aprovada. É a 'folga' ou o 'espaço de manobra' que o processo de fabricação tem.

O mito da 'tolerância zero' não existe no mundo físico. Toda fabricação, por mais precisa que seja, tem um grau de variação. A tolerância de CNC é o reconhecimento dessa realidade. O desafio é definir uma janela de variação que garanta a montagem e o funcionamento (por exemplo, um eixo que precisa entrar em um rolamento) sem impor custos desnecessários ao processo.

Fatores Reais que Influenciam a Precisão da Usinagem

Atingir uma tolerância específica não depende apenas de programar um número na máquina. É um balanço complexo de variáveis que quem opera no dia a dia conhece bem:

A Máquina e sua Rigidez: Um centro de usinagem robusto e bem mantido, com guias lineares e fusos de esferas sem folga, vibra menos e consegue manter dimensões com mais consistência do que uma máquina mais antiga ou de construção mais leve.
Desgaste e Deflexão da Ferramenta: Uma fresa ou um inserto desgastado não corta, 'esfrega' o material, gerando calor e imprecisão. Ferramentas muito longas e finas podem flexionar durante o corte, especialmente em materiais duros, resultando em furos cônicos ou superfícies fora de esquadro.
Comportamento do Material: Usinar uma peça grande de alumínio em um dia quente pode levar a resultados diferentes de usinar a mesma peça em um ambiente climatizado. A dilatação térmica é um fator real. Além disso, chapas e blocos de material podem ter tensões internas que, ao serem aliviadas pelo corte, causam empenamento na peça.
Estratégia de Usinagem: A diferença entre uma passada de desbaste (agressiva, para remover muito material rápido) e uma de acabamento (leve, para garantir a dimensão e a qualidade superficial) é gritante. A forma como a peça é fixada na máquina também é determinante; um aperto excessivo pode deformar a peça antes mesmo do primeiro corte.

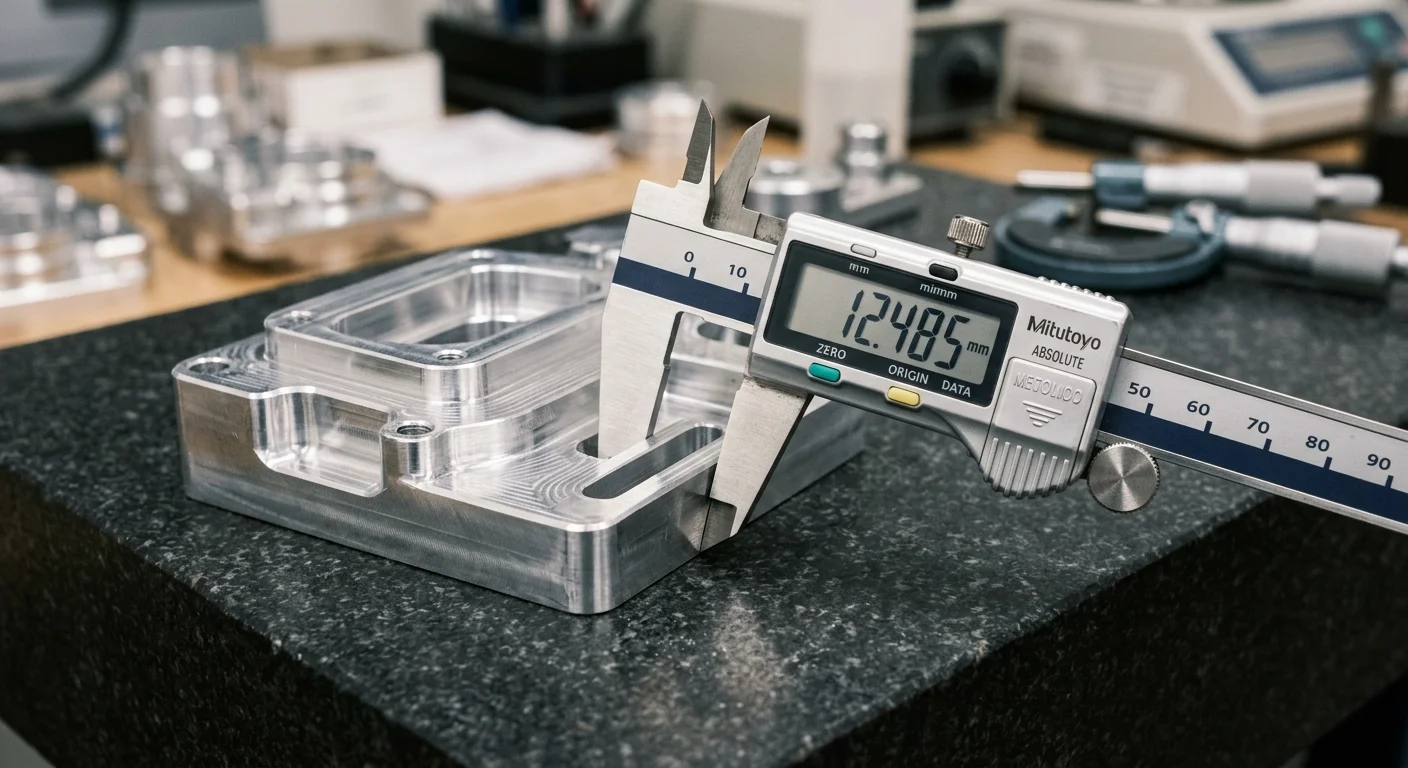

Paquímetro digital Mitutoyo exibe 12.485 mm ao medir peça metálica usinada de precisão sobre superfície de granito.

Como Especificar (e não Calcular) a Tolerância Dimensional

Para quem contrata o serviço, a preocupação não deve ser em como calcular a tolerância dimensional, mas sim em como especificá-la de forma inteligente no projeto. A norma ISO 286 estabelece 'graus de tolerância' (IT), que fornecem um padrão. Na prática, o que você precisa saber é a relação entre esses graus e o custo.

Pense nisso como uma curva exponencial. Passar de uma tolerância 'padrão' de ±0.1 mm (algo como IT10 ou IT11) para uma tolerância 'apertada' de ±0.01 mm (próximo de IT6) não duplica o custo. Pode triplicar, quadruplicar ou mais. Por quê?

Mais Passes: São necessárias múltiplas passadas de acabamento, com menor profundidade de corte.
Velocidades Menores: A usinagem é mais lenta para evitar vibrações e garantir a precisão.
Ferramentas Especiais: Exige ferramentas mais novas, de melhor qualidade e, por vezes, específicas para acabamento.
Inspeção Rigorosa: A medição não pode mais ser feita com um paquímetro simples. Exige equipamentos calibrados como micrômetros ou até máquinas de medir por coordenadas (CMM).
Maior Risco de Refugo: A janela para o acerto é menor, aumentando a chance de a peça sair fora da especificação e ser descartada.

Essa análise de custo-benefício é fundamental. Se você está avaliando quanto custa terceirizar usinagem, a complexidade das tolerâncias será um dos principais fatores no orçamento.

Armadilhas Comuns: Onde os Projetos Perdem Dinheiro

A experiência mostra alguns erros recorrentes que inflam o custo da usinagem CNC sem agregar valor funcional ao produto.

A principal armadilha é o superdimensionamento da precisão. Aplicar uma tolerância de ajuste de rolamento em furos de passagem para parafusos em uma tampa de proteção é um desperdício clássico. A função do furo é apenas permitir a passagem do parafuso, uma tolerância muito mais 'solta' seria perfeitamente aceitável e muito mais barata de produzir.

Outro ponto cego é ignorar os processos subsequentes. De que adianta usinar uma base com planicidade de 0.02 mm se ela será soldada a outra estrutura? O calor da solda quase certamente irá distorcer a peça, tornando o esforço inicial de usinagem inútil. Planejar a sequência de operações, entendendo como os processos de caldeiraria e montagem afetam as dimensões, é essencial para um projeto eficiente e econômico.

Pronto para um Projeto de Usinagem com a Tolerância Certa?

A Teklaser opera torneamento e fresamento, convencional e CNC, incluindo um centro de usinagem Fanuc com 4º eixo simultâneo, na mesma estrutura que também atende corte a laser e dobra. Solicite um orçamento ou fale com a nossa equipe pelo WhatsApp e envie o desenho técnico com as tolerâncias do seu projeto.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual é uma tolerância de usinagem CNC padrão ou 'comercial'?

Não existe um número único, mas para muitas aplicações gerais, uma tolerância de ±0.1 mm a ±0.2 mm é considerada padrão e economicamente viável para a maioria dos processos de fresamento e torneamento. Tolerâncias mais apertadas são consideradas de precisão.

Quanto mais caro é apertar uma tolerância?

A relação não é linear, é exponencial. Reduzir a faixa de tolerância pela metade (de ±0.1 para ±0.05 mm) pode aumentar o custo da operação em 50% a 100%. Reduzir novamente para ±0.01 mm pode facilmente triplicar ou quadruplicar o custo original, devido à necessidade de processos mais lentos, inspeção mais detalhada e maior risco de refugo.

O que é mais importante: tolerância dimensional ou acabamento superficial?

Depende da função da peça. Uma peça pode estar perfeitamente dentro da tolerância dimensional, mas ter um acabamento superficial ruim (com marcas de ferramenta visíveis). Outra pode ter um acabamento espelhado, mas estar fora da dimensão especificada. São características distintas e devem ser especificadas separadamente no desenho técnico, conforme a necessidade da aplicação (estética, vedação, baixo atrito, etc.).

É possível atingir tolerâncias na casa dos mícrons (µm)?

Sim, é possível, mas não com processos de usinagem convencionais. Tolerâncias de ±0.005 mm (5 mícrons) ou menos geralmente exigem processos de retífica, eletroerosão (EDM) ou lapidação, além de um ambiente com temperatura e umidade rigorosamente controladas e equipamentos de medição de altíssima precisão. O custo para atingir esse nível é significativamente mais alto.

Como devo indicar as tolerâncias no meu desenho para um fornecedor?

A forma mais clara é usar as indicações padrão de dimensionamento e tolerância (GD&T - Geometric Dimensioning and Tolerancing). Se não tiver familiaridade, indique a dimensão nominal seguida da variação permitida (ex: 50 mm ±0.05). O mais importante é indicar tolerâncias apertadas APENAS nas superfícies críticas para a função da peça (ajustes, furos de precisão, faces de contato) e deixar as demais com uma tolerância geral mais ampla.
