No chão de fábrica, uma decisão aparentemente simples como a escolha entre os tipos de juntas de solda pode definir o sucesso ou o fracasso de um projeto. Não se trata apenas de unir duas peças metálicas; trata-se de garantir a integridade estrutural, otimizar o tempo de produção e, principalmente, controlar os custos. É comum ver projetos chegarem com especificações que ou superdimensionam a solda, encarecendo a peça desnecessariamente, ou a subdimensionam, criando um ponto de falha crítico.
A verdade é que não existe uma "melhor" junta de solda, mas sim a mais adequada para uma aplicação específica. A escolha errada resulta em retrabalho, consumo excessivo de material de adição e, no pior cenário, falhas em campo. Entender o porquê de cada tipo é o primeiro passo para otimizar qualquer projeto que envolva caldeiraria leve e montagem.
Os 5 Tipos Fundamentais de Juntas de Soldagem e Suas Aplicações
Para tomar uma decisão técnica e economicamente viável, é preciso dominar os cinco projetos básicos de juntas. Cada um oferece um balanço diferente entre resistência, facilidade de preparação e velocidade de execução.
1. Junta de Topo (Butt Joint)
Neste tipo, as duas chapas são alinhadas na mesma altura, borda com borda. É a junta que oferece o acabamento mais limpo e, quando bem executada, uma das mais resistentes. A chave para uma junta de topo de qualidade é a preparação. As bordas precisam estar perfeitamente alinhadas, um requisito que torna um corte a laser industrial de alta precisão quase obrigatório. Qualquer desalinhamento compromete a penetração da solda.
- Quando usar: Ideal para carcaças, gabinetes e superfícies que exigem um acabamento plano e contínuo, sem ressaltos.
- Armadilha comum: Tentar usar em chapas com corte impreciso. A fresta irregular exigirá um preenchimento excessivo, o que aumenta o risco de distorção por calor e enfraquece a união. Para chapas mais grossas, é necessário chanfrar as bordas (em V, X, U) para garantir a penetração total, o que adiciona uma etapa de usinagem ao processo.
2. Junta Sobreposta (Lap Joint)
A junta sobreposta é talvez a mais comum em montagens industriais pela sua praticidade. Uma chapa é posicionada sobre a outra, criando uma sobreposição. A solda (geralmente um filete) é aplicada nas bordas da chapa superior.
- Quando usar: Em aplicações que não exigem máxima resistência à tração e onde a velocidade de montagem é um fator crítico. É muito tolerante a pequenas variações no dimensionamento das peças.
- Armadilha comum: Ignorar o ponto de corrosão. O espaço entre as duas chapas é um local perfeito para o acúmulo de umidade, o que pode iniciar um processo de corrosão intersticial, especialmente em ambientes agressivos. Além disso, a junta cria um degrau, o que pode ser indesejável esteticamente ou funcionalmente.
3. Junta de Canto (Corner Joint)
Como o nome sugere, é usada para unir duas peças que formam um ângulo, geralmente de 90 graus, como na fabricação de caixas, gabinetes e estruturas retangulares. A solda pode ser aplicada tanto pelo lado de dentro quanto pelo de fora do canto.
- Quando usar: Fabricação de caixas, gabinetes, carcaças e estruturas angulares. É uma das bases da caldeiraria leve.
- Armadilha comum: Um canto fechado (onde as bordas se tocam) é mais forte, mas exige mais precisão no corte e dobra de chapas. Um canto aberto é mais fácil de montar, mas a solda fica responsável por preencher o vão, consumindo mais material e tempo. A escolha depende do esforço que a peça irá suportar.
4. Junta em T (Tee Joint)
A junta em T ocorre quando a borda de uma peça é soldada perpendicularmente à face de outra, formando um "T". É fundamental para a montagem de reforços, nervuras e suportes internos em uma estrutura maior.
- Quando usar: Fixação de reforços, suportes, divisórias e qualquer componente que precise ser fixado no meio de uma chapa plana.
- Armadilha comum: Atingir a penetração total na raiz da junta é o maior desafio. Uma solda de filete em ambos os lados é o padrão, mas se a penetração for insuficiente, a junta pode se tornar um ponto de início para trincas por fadiga, especialmente sob vibração. A escolha entre solda TIG ou MIG/MAG pode ser decisiva aqui.
5. Junta de Borda (Edge Joint)
Nesta configuração, as bordas de duas ou mais chapas paralelas são unidas. É uma junta de baixa resistência, usada principalmente para vedação ou para unir chapas finas onde a carga mecânica é mínima.
- Quando usar: Fechamento de bordas em peças de chapa fina, reforço de flanges ou em aplicações de vedação onde a principal função é unir as arestas, não suportar carga.
- Armadilha comum: Utilizá-la em qualquer aplicação que sofra esforço de tração ou torção. Sua resistência é muito limitada e deve ser restrita a peças de baixo requisito mecânico.
Fatores Críticos para Escolher o Tipo de Junta Certo
A decisão vai além da geometria. A análise correta considera o ciclo de vida completo da peça, desde a fabricação até a aplicação final.
Resistência Mecânica e Tipo de Carga
A peça será submetida a tração, compressão, cisalhamento ou vibração? Juntas de topo com penetração total são superiores para cargas de tração. Juntas em T e sobrepostas, com seus filetes de solda, são excelentes para cargas de cisalhamento. Entender a física por trás da aplicação evita falhas catastróficas.
Espessura do Material
A espessura da chapa dita as regras. Chapas finas (abaixo de 3 mm) podem ser soldadas com juntas de topo sem preparação especial. Acima disso, a necessidade de chanfros para garantir a penetração aumenta o custo. Em chapas muito grossas, a escolha da junta (por exemplo, um topo em X em vez de um V simples) pode reduzir drasticamente o volume de solda necessário, economizando tempo e dinheiro.
Custo e Velocidade de Produção
Aqui está o balanço que todo gerente de produção busca. Uma junta sobreposta exige preparação mínima, sendo rápida de montar. Uma junta de topo chanfrada exige etapas adicionais de usinagem e um soldador mais qualificado, elevando o custo. A pergunta a ser feita é: o ganho de resistência e acabamento da junta de topo justifica o custo adicional para esta aplicação específica?
Acesso e Posição da Soldagem

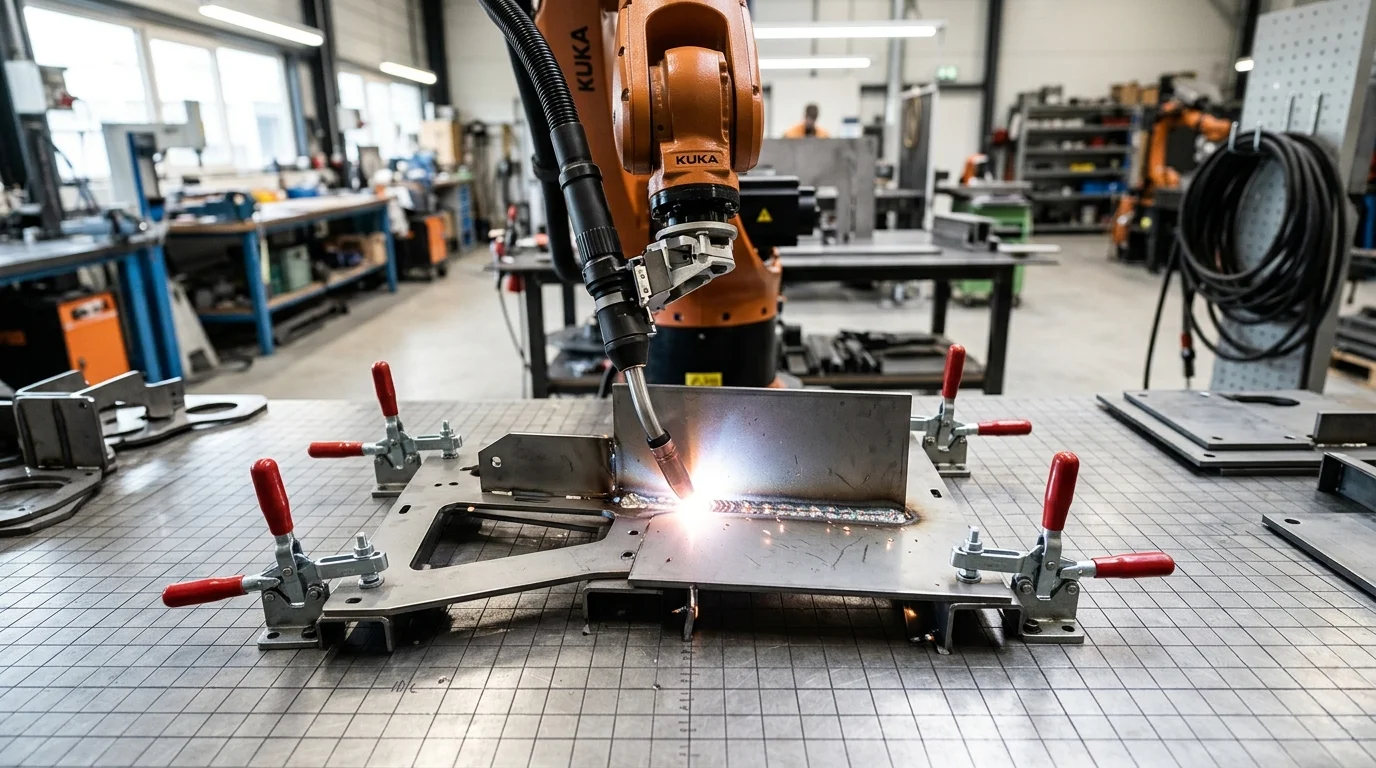

O projeto permite que o soldador ou o robô alcance a junta com facilidade? Uma junta de canto interna é muito mais difícil de executar do que uma externa. O design da peça deve prever o acesso para a soldagem, ou o custo da operação pode disparar devido à dificuldade e à necessidade de técnicas ou equipamentos especiais.
Se você precisa definir o tipo de junta de solda para uma peça em chapa, a Teklaser analisa o projeto antes de cotar e indica a solução mais adequada ao esforço e ao acabamento. Solicite um orçamento ou fale com a nossa equipe pelo WhatsApp e envie o desenho técnico do seu projeto.
