Solda de Inox: Como Evitar a Corrosão na Soldagem

Um dos paradoxos mais frustrantes no chão de fábrica é ver uma peça de aço inoxidável, escolhida justamente por sua resistência, começar a apresentar pontos de ferrugem exatamente na região da solda. Isso não é um defeito do material, mas sim uma falha de processo que compromete a camada passiva do inox, a sua verdadeira armadura contra a oxidação. Compreender o que acontece em nível microscópico durante a soldagem é o primeiro passo para evitar retrabalho caro e falhas críticas em campo.

O Inimigo Invisível: Sensitização e a Precipitação de Carbonetos de Cromo

O aço inoxidável deve sua fama ao cromo. Em contato com o oxigênio, ele forma uma camada de óxido de cromo finíssima, transparente, estável e auto-regenerativa, chamada de camada passiva. É ela que impede a ferrugem. O problema é que o calor intenso e localizado da soldagem pode destruir essa proteção de forma permanente.

Quando o aço inox austenítico (como os populares 304 e 316) é aquecido a uma faixa de temperatura crítica, tipicamente entre 450°C e 850°C, ocorre um fenômeno chamado sensitização. O carbono presente na liga, atraído pelo calor, migra para os contornos de grão do metal e se combina com o cromo, formando carbonetos de cromo (Cr23C6). O resultado é desastroso: a área adjacente ao contorno de grão fica com um teor de cromo empobrecido, abaixo do mínimo necessário para formar a camada passiva. Essa região se torna um caminho preferencial para o início da corrosão intergranular.

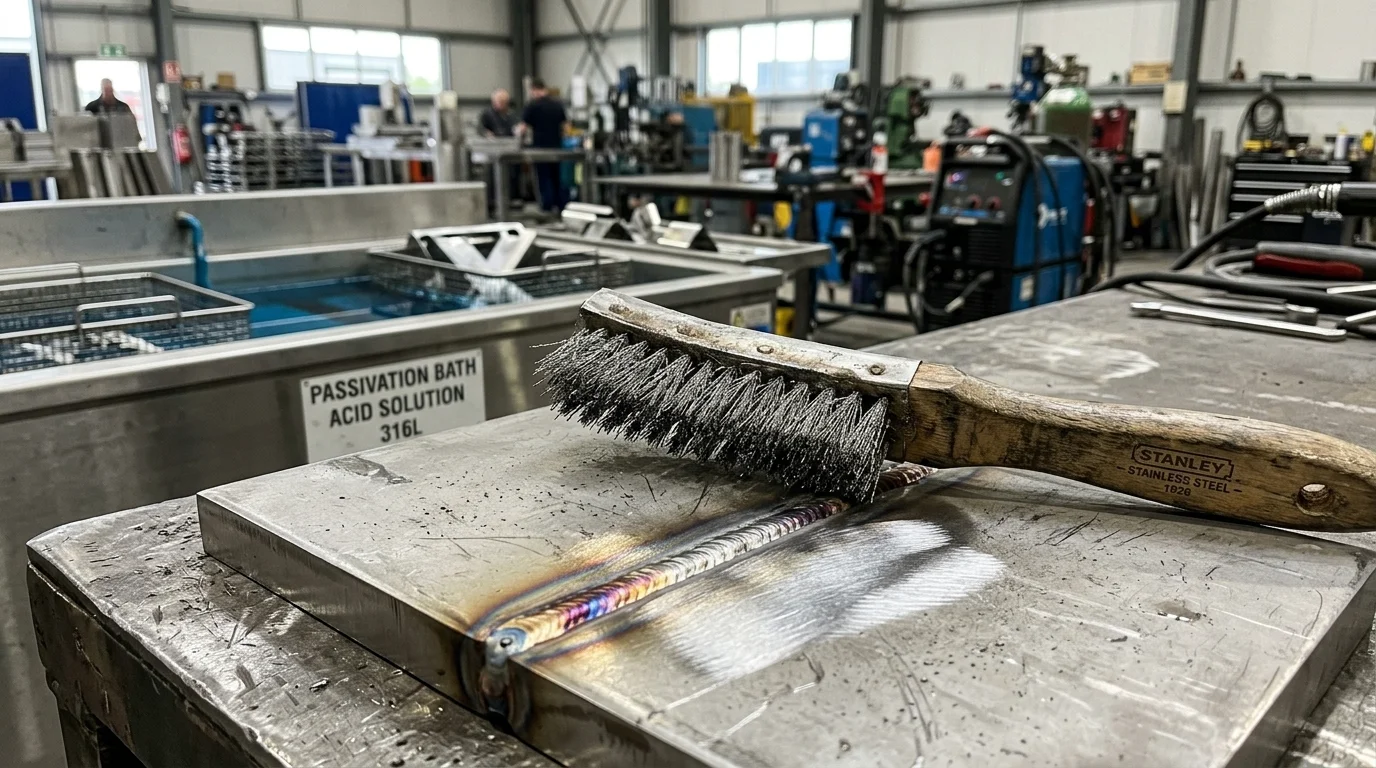

Detalhe de solda com aquecimento visível em peça metálica e escova de aço, com cuba de passivação 316L ao fundo.

Estratégias Práticas para Blindar a Solda do Inox Contra a Corrosão

A boa notícia é que a sensitização é evitável com a aplicação de técnicas e controles de processo rigorosos. Não se trata de um único truque, mas de uma série de decisões corretas tomadas antes, durante e depois da soldagem.

1. A Escolha Correta do Material de Base e Adição

A prevenção começa na especificação do projeto. Se a peça soldada for operar em ambientes corrosivos, a escolha do material é fundamental.

Aços de baixo carbono (Low Carbon): A solução mais comum é utilizar aços com a designação 'L', como o 304L ou 316L. O 'L' indica um teor de carbono muito baixo (geralmente abaixo de 0,03%), o que significa que há pouco carbono disponível para 'sequestrar' o cromo e formar os carbonetos prejudiciais.
Aços Estabilizados: Outra abordagem é usar aços estabilizados, como o 321 (estabilizado com titânio) ou o 347 (estabilizado com nióbio). Nesses materiais, o titânio ou o nióbio têm uma afinidade maior com o carbono do que o cromo. Eles formam carbonetos de titânio/nióbio primeiro, deixando o cromo livre para manter a camada passiva intacta.

2. Controle Térmico: O Fator Decisivo no Chão de Fábrica

Mesmo com o material correto, um controle térmico inadequado pode comprometer o resultado. O objetivo é simples: passar o mínimo de tempo possível na faixa de temperatura de sensitização.

Baixo Aporte de Calor (Heat Input): A energia total entregue à peça deve ser minimizada. Isso se traduz em usar a menor corrente (amperagem) possível que ainda garanta a fusão adequada, combinada com uma maior velocidade de avanço. Processos como a solda a laser são exemplares nisso, pois concentram uma alta densidade de energia em um ponto minúsculo, resultando em um aporte térmico geral muito baixo.
Temperatura de Interpasse Controlada: Uma armadilha comum é a pressa. Soldar o próximo passe com a peça ainda extremamente quente mantém o material na zona de perigo por mais tempo. É vital medir a temperatura da peça e garantir que ela esfrie o suficiente antes de aplicar o próximo cordão de solda.

3. O Pós-Soldagem: Limpeza e Passivação Não São Opcionais

Muitos projetos falham nesta etapa final, que é tão crítica quanto a soldagem em si. A superfície da solda e a Zona Afetada pelo Calor (ZAC) ficam contaminadas e com a camada passiva danificada. É preciso restaurá-la.

Limpeza Mecânica Correta: A remoção de escória e respingos deve ser feita exclusivamente com ferramentas de aço inoxidável. Usar uma escova de aço carbono, por mais limpa que pareça, deixará partículas de ferro na superfície que se tornarão pontos de ferrugem em poucos dias. É uma das fontes de contaminação mais comuns e evitáveis.
Decapagem: Este processo químico, geralmente feito com uma mistura de ácidos fluorídrico e nítrico, remove a camada de óxidos (a coloração azulada/dourada, ou 'heat tint') e a fina camada de metal empobrecida em cromo. É um passo agressivo, mas essencial para expor uma superfície de inox 'nova'.
Passivação: Após a decapagem e um enxágue completo, a peça é submetida a um banho de ácido (geralmente nítrico ou cítrico). Este passo não limpa, mas sim acelera a formação da camada passiva de óxido de cromo, devolvendo ao inox sua resistência original à corrosão. Deixar a peça simplesmente exposta ao ar também formaria a camada, mas a passivação química cria uma camada mais espessa, uniforme e protetora em muito menos tempo.

Sinais de Alerta: Como Identificar uma Solda Comprometida

A inspeção visual já oferece pistas importantes. A coloração da ZAC, conhecida como heat tint, não é apenas estética. As cores (de amarelo-palha a azul-escuro) indicam a espessura da camada de óxido formada pelo calor. Quanto mais escura a cor, mais espessa a camada e, geralmente, menor a resistência à corrosão naquela área, pois o cromo foi consumido para formar aquele óxido em vez de proteger a superfície. O ideal é uma solda limpa, de cor prateada, indicando um bom controle térmico e proteção gasosa eficiente. A presença de qualquer ponto de ferrugem dias após a soldagem é um sinal inequívoco de contaminação ou sensitização.

Esse nível de controle de processo é parte do que diferencia um serviço de caldeiraria leve bem executado de um que só entrega a peça soldada sem garantir a resistência à corrosão que o inox deveria ter.

Pronto para uma Solda de Inox que Não Enferruja?

A Teklaser opera solda a laser, TIG e MIG/MAG em aço inox, com controle térmico e pós-processamento adequados para preservar a resistência à corrosão da peça. Solicite um orçamento ou fale com a nossa equipe pelo WhatsApp e envie o desenho técnico do seu projeto.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

O que é sensitização no aço inox?

É um fenômeno que ocorre quando o aço inox é aquecido a uma faixa de temperatura crítica (450-850°C), fazendo com que o cromo se combine com o carbono nos contornos de grão do metal. Isso empobrece a região de cromo, tornando-a vulnerável à corrosão intergranular.

Por que minha solda de inox está enferrujando?

As causas mais comuns são: 1) Sensitização por excesso de calor durante a solda; 2) Contaminação da superfície por ferramentas de aço carbono (como escovas ou discos de desbaste); 3) Falta de um processo de limpeza e passivação após a soldagem para restaurar a camada protetora de óxido de cromo.

É realmente necessário limpar a solda depois de pronta?

Sim, é absolutamente crucial. O processo de soldagem deixa óxidos e uma camada superficial com resistência à corrosão comprometida. A limpeza (decapagem) remove essa camada danificada e a passivação restaura a proteção natural do inox, garantindo a longevidade da peça.

Posso usar uma escova de aço comum para limpar a solda de inox?

Nunca. Usar uma escova de aço carbono em uma peça de inox causa contaminação por partículas de ferro. Essas partículas enferrujarão rapidamente, manchando a peça e criando pontos para o início de corrosão mais severa. Utilize sempre ferramentas dedicadas exclusivamente ao aço inoxidável.

Qual a diferença entre decapagem e passivação?

Decapagem é um processo de limpeza agressivo que usa ácidos para remover a camada de óxidos e a superfície metálica empobrecida em cromo após a solda. Passivação é um tratamento mais suave, aplicado após a decapagem, que acelera a formação da camada protetora de óxido de cromo, devolvendo a resistência à corrosão ao material.

A cor da solda (heat tint) afeta a resistência à corrosão?

Sim. A coloração (de dourado a azul) indica uma camada de óxido mais espessa formada pelo calor. Essa camada é menos protetora que a camada passiva original. Uma solda com muita coloração (azul/roxa) indica excesso de calor e terá menor resistência à corrosão, necessitando de decapagem e passivação para ser restaurada.

Escrito por
